Die Elektronenstrahlablenkröhre

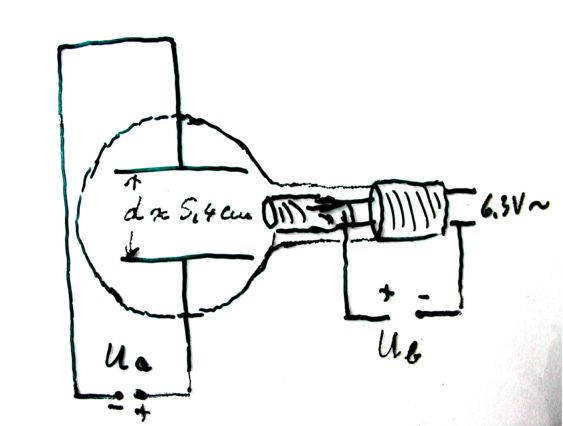

Die nebenstehende Skizze erklärt kurz die Funktionsweise der Ablenkröhre:
In einer mit 6,3 Volt betriebenen Glühwendel werden freibewegliche Elektronen " erzeugt ". Da sich die gesamte Apparatur im Vakuum befindet, können diese Elektronen durch
eine hohe Beschleunigungsspannung U_b sehr stark beschleunigt werden. Sie durchqueren dann ein homogenes elektrisches Feld, das durch die Spannung U_a erzeugt wird, die an die Platten ( Kondensatorplatten ) angelegt wird. Die durch dieses Feld fliegenden Elektronen werden von der positiv geladenen Platte ( in der Skizze unten ) angezogen und so aus ihrer ursprünlichen Flugrichtung abgelenkt.

---

Im einzelnen gelten folgende mathematischen Zusammenhänge:
F - Kraft ; m - Masse ; e - Elektronenladung ; E - elektrische Feldstärke ; U - Spannung ;
d - Abstand der Ablenkplatten ( hier 5,4 cm )
F = ma
F_el = eE
E = U/d

a = F/m    a = F_el/m    a = e/m E
t = x/v_o   ( vergleiche Horizontaler Wurf )
y = 1/2 a t²
y = 1/2 e/m E t² = 1/2 (eU)/(md) t²
  oder
y = 1/2 (eU)/(mdv_o²) x²  - - -Das ist die Gleichung einer Parabel !
